Os pilares de concreto são elementos essenciais em qualquer estrutura de concreto armado. Eles são responsáveis por sustentar o peso da construção e garantir a estabilidade da edificação. Seja em edifícios residenciais, comerciais ou industriais, o papel dos pilares é fundamental para o sucesso da obra.
Neste artigo, você vai entender o que é um pilar de concreto, quais são os principais tipos e como ele é feito. Vamos explorar cada etapa do processo, desde o cálculo e dimensionamento até a execução e possíveis patologias. Além disso, você verá como o tipo de pilar escolhido pode influenciar diretamente na segurança e durabilidade da estrutura.
Se você busca informações claras e diretas sobre pilares de concreto, este conteúdo foi feito para você. Continue lendo para descobrir tudo o que você precisa saber sobre esse elemento estrutural tão importante.
O que é um Pilar de Concreto?
Um pilar de concreto é um elemento estrutural vertical que tem a função de suportar cargas e transferi-las para a fundação da construção. Ele é essencial para a estabilidade e segurança da edificação, já que distribui o peso de maneira uniforme, evitando sobrecargas em pontos específicos. Os pilares fazem parte da estrutura principal de qualquer obra, juntamente com vigas, lajes e fundações.
Os construtores normalmente fazem os pilares de concreto com concreto armado, combinando concreto e barras de aço (vergalhões). O concreto oferece alta resistência à compressão, enquanto a armadura de aço fornece a resistência à tração que o concreto sozinho não consegue suportar. Essa combinação cria um material extremamente resistente e versátil, capaz de suportar tanto cargas estáticas (peso permanente da estrutura) quanto dinâmicas (como vento e vibrações).
Outro ponto importante é que o pilar de concreto ajudam a controlar o comportamento da estrutura em situações de carga excessiva ou impacto. Se um edifício for submetido a um terremoto ou forte rajada de vento, por exemplo, os pilares absorvem parte da energia, distribuindo as tensões para os outros elementos estruturais. Isso evita falhas localizadas e protege a integridade da construção como um todo.
Além de sua função estrutural, os pilares de concreto também têm papel estético e arquitetônico. Construtores usam frequentemente pilares circulares em edifícios comerciais e industriais para criar um visual sofisticado e uniforme.
Tipos de Pilares de Concreto
Engenheiros classificam os pilares de concreto em diferentes formatos e configurações, conforme as necessidades estruturais da obra. A escolha do tipo de pilar influencia diretamente a capacidade de suporte, o comportamento diante de esforços e o aproveitamento do espaço interno da construção. Os engenheiros projetam cada tipo para desempenhar uma função específica, garantindo o equilíbrio e a segurança da estrutura.
Pilar Retangular:
É o tipo mais comum, utilizado em construções residenciais, comerciais e industriais. Ele é simples de executar e oferece boa resistência tanto à compressão quanto ao momento fletor. A seção retangular facilita o posicionamento da armadura e permite aproveitar bem o espaço interno, já que os construtores podem embuti-la em paredes. Eles usam esse tipo de pilar com frequência em edifícios de múltiplos andares por sua capacidade de distribuir o peso de forma uniforme.
Pilar Circular:

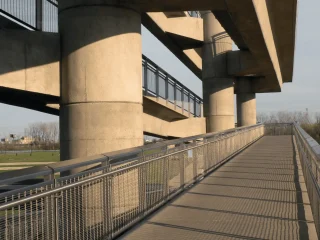

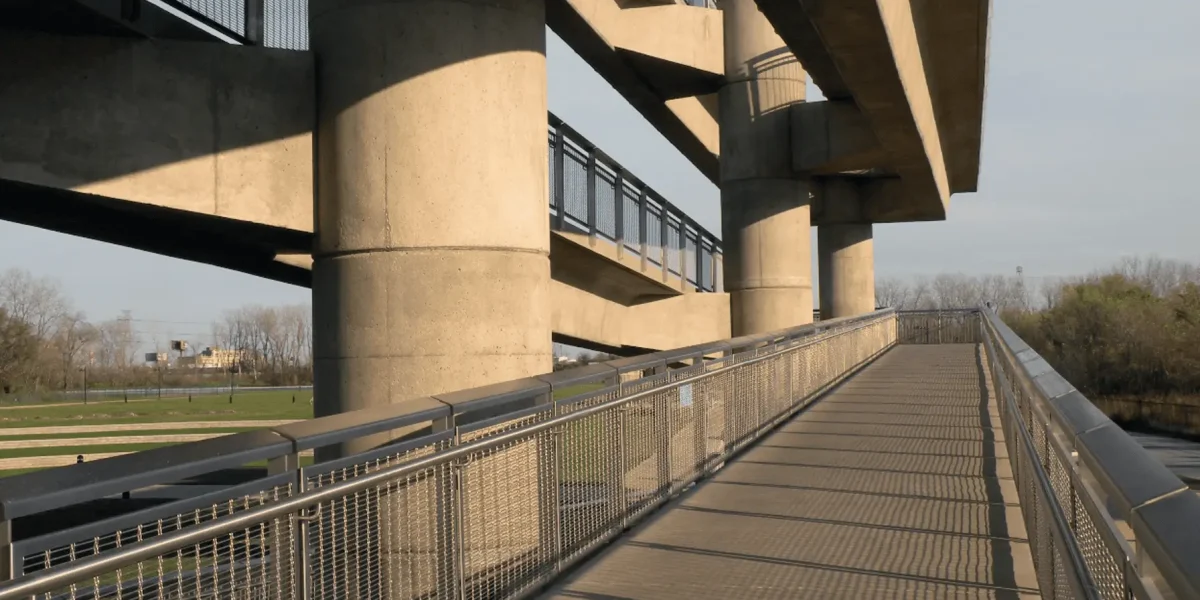

Usado principalmente em edifícios comerciais, industriais e em estruturas arquitetônicas sofisticadas. A forma circular oferece melhor comportamento em relação a esforços horizontais, como vento e movimentação do solo, porque distribui as tensões de maneira uniforme ao longo de sua seção transversal. Além disso, os construtores consideram os pilares circulares esteticamente mais atraentes e os usam em projetos com design diferenciado.
Pilar em L:
Os engenheiros utilizam esse tipo de pilar em cantos e encontros de paredes, principalmente onde a estrutura precisa de maior rigidez. Isso porque a seção em L permite que o pilar suporte esforços em duas direções distintas. Por esse motivo, ele é ideal para edifícios que precisam resistir a cargas assimétricas. Os pilares em L são comuns em prédios que exigem reforço em pontos específicos.
Pilar em T:
Os engenheiros usam esse tipo de pilar com frequência em estruturas que exigem maior resistência lateral. O formato em T permite que o pilar resista a esforços horizontais e momentos fletores em duas direções diferentes. É ideal para edifícios de grande porte e construções que precisam de reforço estrutural em regiões com alta atividade sísmica ou de ventos fortes. Esse tipo de pilar também é comum em pontes e viadutos, devido à sua elevada capacidade de suporte.
Pilar Composto:
Esse tipo de pilar combina concreto e aço para proporcionar maior resistência e durabilidade. Os engenheiros usam pilares compostos em edifícios de grande porte, torres e estruturas que precisam resistir a cargas elevadas e esforços de tração. A combinação de concreto e aço cria um elemento estrutural com excelente comportamento tanto sob compressão quanto sob tração, permitindo maior altura e vãos mais amplos na construção.
Função dos Pilares de Concreto
Os pilares de concreto têm como função principal suportar e distribuir as cargas da construção para a fundação, garantindo que o peso da estrutura fique devidamente equilibrado. Eles são responsáveis por transferir não apenas o peso das lajes e vigas, mas também as cargas de móveis, equipamentos e pessoas que ocupam o edifício. Sem pilares devidamente dimensionados, a estrutura pode sofrer deformações ou até mesmo colapsar.
Além de suportar cargas verticais, os pilares de concreto também exercem um papel importante na absorção de esforços horizontais. Os pilares recebem forças geradas por vento, movimentação do solo e tremores e distribuem essas tensões de forma uniforme para o restante da estrutura. Essa capacidade de absorver impactos e redistribuir tensões é essencial para a segurança da edificação.
Além disso, outro aspecto fundamental é o controle de deslocamento estrutural. Por exemplo, em edifícios altos, os pilares ajudam a evitar que a estrutura balance excessivamente sob ação do vento ou de movimentações no solo. Isso ocorre porque os pilares funcionam como elementos de ancoragem, estabilizando o edifício e reduzindo os efeitos das forças externas.
Além de seu papel técnico, os pilares também contribuem para a funcionalidade do espaço interno da construção. Em projetos arquitetônicos, o posicionamento estratégico dos pilares permite maior liberdade para criar espaços abertos, sem a necessidade de paredes estruturais. Isso é especialmente útil em ambientes comerciais e industriais, onde espaços amplos são desejáveis para circulação e aproveitamento de área útil.
Materiais Utilizados em Pilares de Concreto
Os construtores combinam materiais nos pilares de concreto para garantir resistência, durabilidade e estabilidade estrutural. O concreto oferece alta resistência à compressão, enquanto a armadura de aço suporta esforços de tração. Além disso, o uso de aditivos e formas adequadas melhora o desempenho e facilita o processo construtivo, garantindo um resultado mais eficiente e seguro.
- Concreto: Mistura de cimento, areia, brita e água, que oferece alta resistência à compressão e forma a base estrutural do pilar.
- Armadura de Aço: Barras de aço posicionadas internamente para resistir a esforços de tração e evitar deformações.
- Aditivos: Substâncias químicas que melhoram a plasticidade, reduzem a permeabilidade e aumentam a resistência do concreto.
- Forma de Concreto: Estrutura temporária que define o formato e as dimensões do pilar, garantindo alinhamento e precisão durante a execução.
- Concreto Usinado: Concreto preparado em usina, que oferece maior controle sobre a qualidade e homogeneidade do material.
Como é Feito um Pilar de Concreto
A execução de um pilar de concreto é um processo que envolve planejamento, precisão e o uso de materiais adequados. A construção de pilares segue um conjunto de etapas bem definidas para garantir que o elemento estrutural suporte corretamente as cargas previstas no projeto. Um erro em qualquer fase da execução pode comprometer a integridade e a segurança da estrutura, resultando em problemas como fissuras, desalinhamento e perda de capacidade de carga.
Posicionamento e marcação:
Os construtores começam posicionando e marcando o local onde vão construir o pilar. Nessa fase, ocorre a definição exata das dimensões e do alinhamento, seguindo o projeto estrutural. Por isso, é fundamental garantir que o pilar fique nivelado e alinhado com os demais elementos da estrutura para que não ocorram problemas de distribuição de carga e desalinhamento durante a execução.
Instalação da armadura:
Após marcar o local, os construtores instalam a armadura de aço. Eles posicionam as barras de aço (vergalhões) conforme o projeto estrutural, considerando o diâmetro, o espaçamento e a amarração entre as barras. Eles fixam a armadura com arame de aço para evitar deslocamentos durante a concretagem. É essencial respeitar o cobrimento (distância entre o aço e a superfície do concreto) para evitar a corrosão da armadura ao longo do tempo.
Montagem da forma:
Os construtores montam a forma em torno da armadura para definir o formato e as dimensões do pilar. Eles nivelam a forma com precisão, a mantêm firme e vedam as juntas para evitar vazamentos de concreto durante a concretagem. Em pilares circulares ou com acabamento aparente, eles usam formas metálicas ou plásticas para garantir maior precisão e qualidade.
Concretagem e cura:
Com a forma e a armadura posicionadas, os construtores lançam o concreto dentro da forma em camadas e o vibram para eliminar bolhas de ar e garantir a compactação. Após a concretagem, o concreto passa pelo processo de cura, que é o controle da umidade e temperatura para que o material ganhe resistência gradualmente. A cura é essencial para evitar retrações, fissuras e perda de resistência do concreto.
Ligação dos Pilares com Outros Elementos
A ligação dos pilares de concreto com outros elementos estruturais é essencial para garantir a estabilidade e o comportamento adequado da construção. Os pilares funcionam como o principal suporte vertical da estrutura, mas eles precisam estar integrados com vigas, lajes e fundações para distribuir corretamente as cargas e evitar sobrecargas localizadas. A qualidade da conexão entre esses elementos influencia diretamente na durabilidade e na segurança da obra.
Principais elementos conectados aos pilares de concreto:
- Vigas – Os pilares transferem as cargas das vigas para a fundação. A ligação entre vigas e pilares deve ser feita de forma monolítica, ou seja, como uma peça única. Isso permite que as tensões e os momentos fletores gerados pelas cargas sejam distribuídos de maneira uniforme. Para garantir essa conexão, é importante que os estribos da armadura das vigas e dos pilares estejam sobrepostos e bem amarrados, criando uma continuidade estrutural.
- Lajes – Os pilares também recebem cargas das lajes nervuradas, lajes maciças ou pré-moldadas. A ligação entre lajes e pilares é feita por meio de armaduras que se estendem da laje para dentro do pilar, criando uma ancoragem que impede o deslocamento da laje sob cargas horizontais ou verticais. A conexão correta entre laje e pilar ajuda a controlar deslocamentos e garante maior rigidez à estrutura.
- Paredes – Quando os pilares estão conectados a paredes estruturais, eles reforçam a rigidez e a estabilidade da estrutura. Paredes de alvenaria ou concreto armado ajudam a distribuir cargas horizontais para os pilares, o que melhora o desempenho estrutural da edificação. É essencial garantir que os pilares estejam bem alinhados e que a interface entre pilares e paredes tenha continuidade para evitar fissuras e deslocamentos.
- Fundações – Os pilares transmitem as cargas da estrutura para as fundações, que podem ser sapatas, estacas ou um radier. A base dos pilares é projetada para resistir à compressão e aos esforços de cisalhamento. Para garantir uma transferência de carga eficiente, o concreto da base do pilar deve ter resistência compatível com a fundação e a armadura deve ser devidamente ancorada na fundação.
Vantagens dos Pilares de Concreto
Os pilares de concreto são amplamente utilizados na construção civil devido à sua alta resistência, durabilidade e versatilidade. Eles oferecem suporte estrutural confiável e são capazes de suportar cargas pesadas sem deformações significativas. Além disso, o concreto é um material de fácil obtenção e pode ser moldado em diferentes formatos, permitindo que os pilares se adaptem a qualquer tipo de projeto arquitetônico. Essas características fazem dos pilares de concreto a solução ideal para construções de pequeno, médio e grande porte.
- Alta resistência à compressão: O concreto é capaz de suportar grandes cargas sem deformações, garantindo estabilidade estrutural.
- Durabilidade e baixa manutenção: Pilares de concreto possuem longa vida útil e exigem pouca manutenção ao longo do tempo.
- Flexibilidade de design: Podem ser moldados em diferentes formatos e acabamentos para atender ao projeto arquitetônico.
- Resistência ao fogo e intempéries: O concreto resiste a altas temperaturas e agentes climáticos sem perder suas propriedades estruturais.
Normas Técnicas para Pilares de Concreto
A execução de pilares de concreto segue normas técnicas que garantem a segurança e estabilidade da estrutura. A NBR 6118 – Projeto de Estruturas de Concreto define os critérios para o cálculo, dimensionamento e execução dos pilares. Essas normas asseguram que a estrutura resista às cargas previstas sem falhas. Seguir as diretrizes da NBR 6118 é essencial para evitar deformações e colapsos.
A NBR 6118 estabelece parâmetros para o cálculo de cargas permanentes, variáveis e acidentais. Cargas permanentes incluem o peso da estrutura, enquanto cargas variáveis consideram móveis, equipamentos e ocupação. A norma também considera ações horizontais, como vento e movimento do solo. Esses critérios garantem que o pilar resista a todas as combinações de carga.
As propriedades dos materiais usados nos pilares também são reguladas pela norma. Por isso, o concreto deve ter uma resistência mínima à compressão (fck) compatível com o tipo de carga. Além disso, a armadura de aço deve atender a critérios de resistência e ductilidade. Para garantir a durabilidade, a norma define o cobrimento mínimo de concreto sobre a armadura para proteger contra corrosão e deterioração.
O detalhamento da armadura também inclui o espaçamento entre os vergalhões e o diâmetro das barras. Por um lado, a taxa de armadura mínima evita o colapso por falta de tração, enquanto a taxa máxima evita excesso de rigidez. Além disso, o cobrimento de concreto varia conforme as condições ambientais. Em particular, em áreas litorâneas, um cobrimento maior é necessário para proteger contra corrosão.
Erros Comuns na Construção de Pilares de Concreto
A execução de pilares de concreto exige precisão para garantir a estabilidade da estrutura. Erros na fase de execução podem comprometer a capacidade de suporte e resultar em fissuras ou deformações. A qualidade dos materiais e o correto posicionamento da armadura são fatores essenciais. Problemas na concretagem e na cura também afetam o desempenho estrutural.
Um erro comum é o posicionamento incorreto da armadura dentro do pilar. Se os vergalhões estiverem desalinhados ou com espaçamento errado, o pilar pode perder resistência. A falta de cobrimento suficiente de concreto expõe o aço à umidade, causando corrosão. O uso de espaçadores e a conferência das medidas evitam esse problema.
A concretagem inadequada pode criar falhas internas no pilar. Quando o concreto não é vibrado corretamente, formam-se bolhas de ar e espaços vazios. Isso reduz a capacidade de carga e facilita o aparecimento de fissuras. O uso correto de vibradores de imersão e a escolha de um concreto adequado resolvem essa questão.
O tempo de cura insuficiente também compromete a resistência do pilar. O concreto precisa de tempo para atingir sua resistência total. Se a cura for interrompida cedo ou o concreto secar rápido demais, ele pode perder força. Para evitar isso, é necessário manter o concreto úmido por pelo menos sete dias.
Conclusão
Os pilares de concreto são elementos estruturais fundamentais para garantir a estabilidade e segurança de qualquer construção. Eles suportam as cargas verticais e horizontais da estrutura, distribuindo o peso de maneira uniforme para a fundação. A escolha do tipo de pilar, o correto dimensionamento e a execução precisa são fatores essenciais para o sucesso da obra. Quando projetados e construídos de acordo com as normas técnicas, os pilares de concreto oferecem alta resistência e durabilidade.
Para evitar problemas como fissuras, desagregação e corrosão, é essencial seguir corretamente as etapas de execução. A qualidade dos materiais e o respeito ao tempo de cura são determinantes para que o pilar alcance sua resistência máxima. Além disso, o alinhamento preciso da armadura e a concretagem adequada garantem um desempenho estrutural eficiente, aumentando a vida útil da construção.
Se você deseja garantir que seus pilares de concreto sejam executados com precisão e segurança, entre em contato conosco. Nossa equipe de especialistas está preparada para oferecer o suporte técnico necessário e garantir que sua construção tenha a qualidade e a resistência que você precisa. Um projeto bem executado começa com pilares de concreto bem dimensionados e construídos.
